Altium Designer怎么放置电源

使用Altium Designer绘制pcb首先要绘制一副原理图，绘制原理图时不可避免的要使用到电源，来看看AD电源符号的插入技巧。

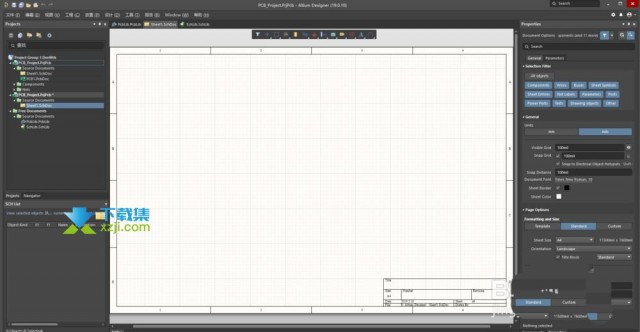

首先，打开Altium Designer，并新建一个原理图

然后我们在原理图上方有个图标栏，红框圈出来的就是放置电源的按钮了

我们点击便可放置GND

如果我们使用右键还可以放置其他类型的电源

如图一圈红框中的是不同类型的电源，如图二红框中的就是不同形状的电源

注意事项

使用ad绘制pcb需要一定的电子电路基础。
